Sirkulære aluminiumskretskort for LED-belysning: Downlights, panellys og andre bruksområder

Kretskortet inne i et LED-lys er sjelden det første en kjøper vurderer når de velger et belysningsprodukt. Huset, lysstyrken, utseendet og installasjonsmetoden får vanligvis mer oppmerksomhet. Imidlertid må PCB-en passe til armaturet og støtte dens elektriske design før det ferdige lyset kan monteres.

Sirkulære aluminiums-PCB-er brukes i en rekke LED-belysningsprodukter, inkludert downlights, spotlights og andre kompakte armaturer. Metallbasen deres gir en varmeoverføringsbane, mens den sirkulære omrisset kan passe til lampehus designet rundt en sentral lyskilde. Kravene er ikke identiske på tvers av disse applikasjonene. Et bord for en innfelt downlight kan trenge å passe til en reflektor og monteringsstruktur, mens en tavle for en panellys kan ha plass til et annet optisk arrangement.

Å velge riktig tavle starter derfor med den tiltenkte belysningsapplikasjonen. Armaturets struktur, komponentoppsett, installasjonsforhold og produksjonskrav må alle vurderes sammen. For lysprodusenter hjelper det å forstå disse forskjellene å unngå å velge et PCB basert på form alene.

Sirkulære aluminiums-PCB i bolig- og kommersielle downlights

Downlights er vanlig i boliger, kontorer, hoteller, butikklokaler og andre innendørsmiljøer. Mange design bruker en kompakt lyskilde montert i et innfelt eller overflatemontert hus. Et sirkulært PCB kan følge formen på armaturet og gi en passende base for LED-kretsen.

Den tilgjengelige plassen inne i en downlight er ofte begrenset. Brettet kan sitte nær en reflektor, linse, driver eller monteringsbrakett, og gir lite rom for endringer når den mekaniske designen er ferdigstilt. Dens utvendige diameter er viktig, men plasseringen av monteringshullene og klaringen rundt komponentene kan være like viktige.

Kortoppsettet skal gjenspeile det tiltenkte arrangementet av lysdiodene og de omkringliggende optiske delene. Hvis armaturet bruker en reflektor, må komponentposisjonene være kompatible med formen og monteringsposisjonen. Koblinger, ledninger og festemidler trenger også tilstrekkelig klaring slik at de ikke forstyrrer monteringen.

Downlights som brukes i næringsbygg kan fungere i lange perioder hver dag. I disse applikasjonene bør PCB-konstruksjonen vurderes sammen med huset og de tiltenkte driftsforholdene. En aluminiumsbase kan bidra til å overføre varme bort fra kretsområdet, men hele armaturets design avgjør hvor effektivt denne varmen beveger seg bort fra LED-ene.

For produsenter som utvikler en ny downlight, er det mer nyttig å gjennomgå PCB-en og hustegningene sammen enn å godkjenne tavlen separat. Dette gjør det lettere å identifisere mekaniske konflikter før prøver produseres.

Panellys har forskjellige layoutkrav

Panellys er mye brukt i kontorer, skoler, kommersielle bygninger og andre innendørsrom hvor bred, jevn belysning er nødvendig. Deres interne konstruksjon varierer fra produkt til produkt. Noen design bruker LED-kort arrangert rundt en optisk guide, mens andre bruker forskjellige layouter i henhold til lyskilden og huset.

Dette betyr at et sirkulært kretskort ikke automatisk skal velges for hvert panellys. Tavleformen må passe til selve lysarkitekturen. Der det brukes et sirkulært kort, må dets posisjon i forhold til de optiske komponentene fastsettes under design.

Komponentplassering kan påvirke hvordan lyskilden justeres med det optiske systemet. Den mekaniske utformingen bør ta hensyn til kortets kontur, monteringsfunksjoner, ledningsruter og plassen som trengs for andre interne deler. Et PCB som passer til kabinettet kan fortsatt kreve revisjon hvis monteringspunktene eller komponentplasseringene er i konflikt med den tiltenkte monteringen.

Panellysprodusenter bør også bekrefte om kortet leveres som et bart PCB eller som et montert kretskort. Hvis komponenter skal installeres før levering, må monteringsdata og komponentkrav inkluderes i bestillingen. Dette skillet kan påvirke både tilbudet og produksjonsordningen.

For tilpassede prosjekter er det mest nyttige utgangspunktet selve armaturtegningen og den godkjente kretsdesignen. PCB-en kan deretter vurderes mot tilgjengelig plass og det tiltenkte optiske arrangementet i stedet for å stole på forutsetninger basert på produktkategorien.

Spotlights og PAR-lamper krever nøye komponentplassering

Spotlights og PAR-lamper retter lyset mot et bestemt område eller objekt. Deres optiske arrangementer kan avvike fra panellys med bred dekning, og plasseringen av LED-kilden kan være tett knyttet til reflektoren eller linsen.

Et sirkulært kretskort i aluminium kan gi en praktisk base for et kompakt LED-arrangement, men brettet må passe til armaturet uten å hindre nærliggende komponenter. Tilgjengelig diameter, monteringsposisjoner og komponentavstander bør bekreftes mot den mekaniske utformingen.

Den elektriske layouten må også passe til den tiltenkte LED-konfigurasjonen. Sporruting, kobbertykkelse og komponentplassering bør følge kretskravene i stedet for å velges utelukkende fordi brettet er sirkulært. Hvis designet inkluderer funksjoner med tett avstand eller begrenset ruteplass, bør produksjonsfilene gjennomgås før brettet frigis for produksjon.

Spotlights og PAR-lamper kan brukes i detaljhandelsutstillinger, gjestfrihetsmiljøer, hjem og kommersielle interiører. De endelige produktkravene kan variere betydelig mellom applikasjoner, så det er ingen enkelt PCB-konstruksjon som passer hver lampe.

For en tilpasset design trenger PCB-produsenten klare fabrikasjonsdata og relevant mekanisk informasjon. Disse detaljene hjelper til med å fastslå om den forespurte platen kan produseres som spesifisert og om eventuelle dimensjoner eller konstruksjonskrav trenger ytterligere bekreftelse.

Utendørs- og industribelysning gir forskjellige driftsforhold

LED-flomlys, veggvaskere og industrielle belysningsprodukter kan fungere i miljøer som skiller seg vesentlig fra innendørs downlights. Avhengig av installasjonen kan de bli utsatt for skiftende omgivelsestemperaturer, lange driftsperioder, vibrasjoner eller andre miljøforhold.

Et aluminiums-PCB kan være egnet for disse produktene, men tavlen bør vurderes som en del av den komplette armaturen. Innkapslingen, monteringsarrangementet og den omgivende termiske banen påvirker alle forholdene som oppleves av LED-kretsen. PCB-materialet alene fastslår ikke om det ferdige lyset er egnet for et spesielt utendørs eller industrimiljø.

Mekanisk design fortjener også oppmerksomhet. Bordkonturen og monteringsfunksjonene må samsvare med armaturet, mens materialet og tykkelsen skal følge produktspesifikasjonen. Der et belysningsprodukt har spesifikke miljø- eller pålitelighetskrav, bør produsenten definere de nødvendige kontrollene på produktnivå.

Det samme prinsippet gjelder for veggskiver og annet inventar med uvanlige former. Et sirkulært PCB kan være passende for en bestemt lyskilde eller modul, men det bør ikke antas å passe til alle lange eller lineære belysningsarrangementer. Den nødvendige omrisset bør komme fra selve designet.

For industrielle belysningsprosjekter bør kjøpere diskutere bruksforholdene med produktingeniørteamet før de sluttfører PCB-spesifikasjonen. Dette bidrar til å sikre at den valgte platen er i samsvar med den tiltenkte bruken i stedet for å stole på en generell påstand om aluminiumsunderlag.

Bruk av bilbelysning krever applikasjonsspesifikk gjennomgang

PCB av aluminium kan også brukes i visse bilbelysningsprodukter, inkludert tåkelykter, omgivelseslysmoduler og hjelpesignallamper. Disse applikasjonene kan ha begrenset installasjonsplass og spesifikke krav til form og plassering av kretskortet.

Det mekaniske arrangementet kan være spesielt viktig når PCB-en må passe inn i en eksisterende lampeenhet. Monteringspunkter, koblingsposisjoner og komponentavstander skal bekreftes mot de relevante designtegningene. Eventuelle endringer i brettkonturen må kontrolleres mot resten av monteringen før produksjon.

Bilapplikasjoner kan også innebære driftsforhold og kvalifikasjonskrav som skiller seg fra vanlig innendørsbelysning. Kjøpere bør bekrefte gjeldende spesifikasjoner, tester og leverandørkrav for det aktuelle prosjektet. Det faktum at et PCB er laget av aluminium gir ikke i seg selv egnethet for en bilapplikasjon.

Der det utvikles en sirkulær tavle for en kjøretøylysmodul, bør leverandøren motta riktige produksjonsfiler og klart definerte materialkrav. Kunden bør også fastslå hvilke inspeksjonsdokumenter eller kvalifikasjonsdokumenter som er nødvendige før bestillingen legges inn.

Hva de forskjellige applikasjonene har til felles

Selv om downlights, panellys, spotlights og andre LED-produkter har forskjellige strukturer, deler deres PCB-krav flere grunnleggende hensyn.

Mekanisk passform kommer først. Brettet må matche huset, monteringspunkter og tilgjengelig plass. En korrekt utvendig diameter garanterer ikke at hele brettet passer hvis hull, utskjæringer eller komponenter er feilplassert.

Kretsdesign må samsvare med det tiltenkte produktet. Kobbertykkelse, sporbredde og komponentoppsett må gjenspeile det elektriske designet. Disse detaljene bør defineres i fabrikasjonsdataene i stedet for å overlates til antakelser under produksjon.

Termiske forhold må vurderes på armaturnivå. En aluminiumssokkel gir en rute for varmeoverføring, men resultatet avhenger også av platekonstruksjonen, kontakt med omkringliggende deler og den generelle armaturdesignen.

Produksjonsfiler bør gjenspeile det godkjente designet. Mekaniske tegninger, fabrikasjonsfiler og monteringsinformasjon må stemme overens. Eventuelle endringer som gjøres under utviklingen bør registreres i gjeldende revisjon før produksjonen starter.

Krav til inspeksjon bør avtales på forhånd. Dimensjonskontroller, kretsinspeksjon og elektrisk testing dekker ulike egenskaper. Kjøper og leverandør bør fastslå hvilke kontroller som kreves og hvordan de ferdige platene vil bli akseptert.

Disse punktene gir et nyttig grunnlag for å sammenligne PCB-alternativer på tvers av ulike belysningsprodukter. De bidrar også til å forhindre den vanlige feilen med å behandle et PCB som en standardkomponent når dimensjonene og konstruksjonen er knyttet til en bestemt armatur.

Velge et sirkulært aluminiumskretskort for et tilpasset belysningsprosjekt

For tilpasset LED-belysning bør tavlen velges i forhold til kravene til det faktiske produktet. Start med husdimensjoner, monteringsarrangement og kretsdesign. Bekreft deretter materiale, ferdig tykkelse, kobberspesifikasjon og overflatefinish med PCB-produsenten.

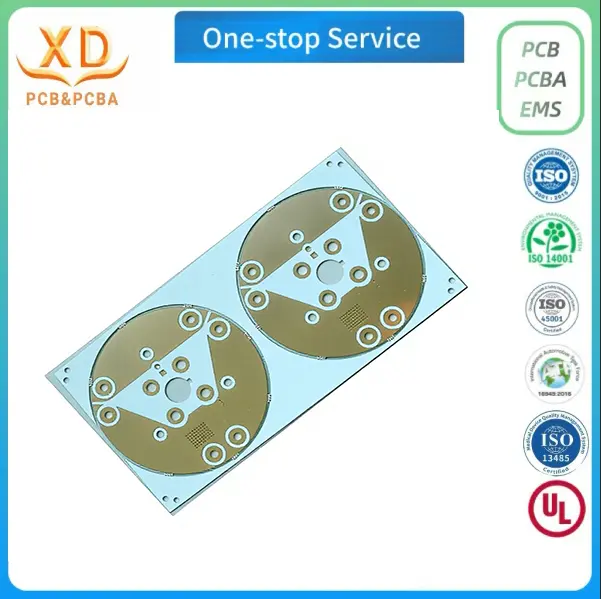

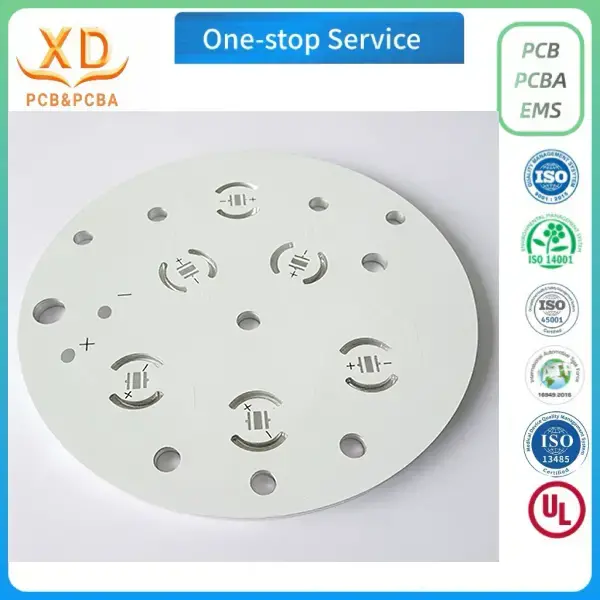

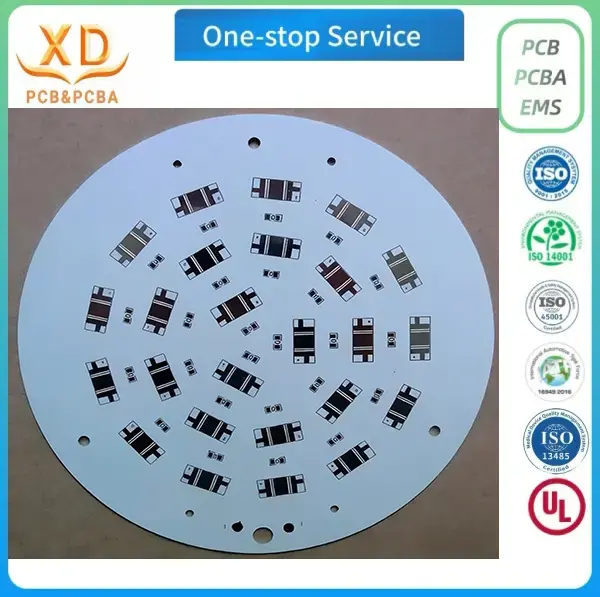

Xinda PCBs spesialtilpassede sirkulære LED-aluminium-PCB bruker 5052 aluminiumslegering, med en oppgitt ferdig platetykkelse på 1,0–2,5 mm og kobbertykkelse på 1–2 oz. Disse spesifikasjonene gjelder for det omtalte produktet. Den bredere PCB-prosessspesifikasjonen av aluminium dekker ferdige platetykkelser på 0,4–3,0 mm og kobbertykkelser på 1–6 oz, avhengig av konstruksjon og design.

Tilgjengelige overflatefinisher i den generelle prosessspesifikasjonen inkluderer OSP, HASL, immersionsgull, blyfritt immersionstinn og immersionsølv. Det riktige alternativet bør bekreftes i henhold til design- og monteringskravene.

For et tilbud, oppgi brettkontur, fabrikasjonsfiler, nødvendig materiale og tykkelse, kobberspesifikasjon, overflatefinish og bestillingsmengde. Hvis kortet må leveres med komponenter installert, inkluderer stykklisten og plasseringsdata slik at leverandøren kan bekrefte nødvendig omfang.

Xinda PCB aksepterer tilpassede prøver og volumbestillinger for PCB-prosjekter i aluminium. Ytterligere produktinformasjon er tilgjengelig hos Xing Da Electric Technology Co., Ltd. For prosjekthenvendelser, kontakt bluesky@xdpcba.com eller Sales10@xdpcba.com .

Velge brettet rundt det ferdige lyset

Et sirkulært aluminiums-PCB bør vurderes i henhold til belysningsproduktet det er ment å betjene. Downlights trenger et brett som passer til det kompakte huset og det optiske arrangementet. Panellys krever en layout tilpasset deres spesielle indre struktur, mens spotlights og utendørsarmaturer kan ha forskjellige mekaniske og driftsmessige krav.

Den mest pålitelige tilnærmingen er å definere armaturets krav først og deretter bekrefte PCB-konstruksjonen mot godkjent design. Tydelige tegninger, konsekvente produksjonsmapper og avtalte inspeksjonskriterier gir leverandøren et godt grunnlag for produksjon.

For lysprodusenter hjelper denne prosessen med å holde PCB-utvalget koblet til det ferdige produktet. Det gjør det også lettere å diskutere tilpassede krav med en leverandør før prøvetaking og produksjon starter.
