Hva er en LED-driver-PCB og hvordan fungerer den i LED-belysning?

Et LED-belysningsprodukt er bare så pålitelig som det elektriske systemet som driver lyskilden. Bak de synlige LED-ene styrer driverkretsen den elektriske inngangen og leverer driftsforholdene som kreves av LED-modulen. Det trykte kretskortet som støtter den kretsen må tilpasses komponentene, elektriske tilkoblinger, mekanisk struktur og produksjonskrav som er definert av produktdesignet.

Et LED-driver-PCB-kort er kretskortet som brukes til å montere og koble til de elektroniske komponentene til en LED-driver. Avhengig av produktarkitekturen kan den støtte strømkonvertering, strømregulering, beskyttelsesfunksjoner eller kontrollkretser. Designet påvirker komponentplassering, elektrisk ruting, monteringstilgang og måten driveren passer inn i det ferdige belysningsproduktet.

For en PCB-produktsjef innebærer å velge eller utvikle et LED-driver-PCB mer enn å bekrefte kortdimensjoner og kobbertykkelse. Ingeniørteamet må definere sjåførens elektriske krav, velge en passende brettkonstruksjon, gjennomgå oppsettet og etablere produksjonsspesifikasjoner før designen slippes.

Disse beslutningene påvirker også hvordan driverens PCB fungerer med LED-lyskortet. Noen belysningsprodukter bruker et separat driverkort og LED-kort, mens andre integrerer funksjoner i en mer kompakt sammenstilling. Hvert arrangement har forskjellige elektriske, termiske og mekaniske krav.

Hva er et LED Driver PCB-kort?

Et LED-driver-kretskort er den fysiske plattformen der komponentene til en LED-driverkrets er montert og sammenkoblet. Den gir ledende baner mellom komponenter samtidig som den opprettholder avstanden, layouten og den strukturelle støtten som kreves av designet.

PCB selv regulerer ikke strøm eller konverterer spenning. Disse funksjonene utføres av den elektroniske kretsen montert på brettet. PCB gjør kretsen fysisk realiserbar ved å gi kobberforbindelser, komponentmonteringsområder og isolasjonsstruktur som er nødvendig for den tiltenkte designen.

En LED-driver PCB kan inneholde komponenter som svitsjkontrollere, transistorer, dioder, motstander, kondensatorer, induktorer og kontakter. Det nøyaktige komponentsettet avhenger av førerens topologi, inngangskrav, utgangsegenskaper og tilleggsfunksjoner.

For eksempel kan en driver designet for et vekselstrømsdrevet belysningsprodukt kreve et annet kretsarrangement enn en driver levert av en lavspent DC-kilde. Noen produkter krever dimmegrensesnitt, kommunikasjonsfunksjoner eller ekstra beskyttelsesfunksjoner. Disse kravene påvirker komponentvalget og PCB-utformingen.

Fra et produktutviklingsperspektiv er LED-driverens PCB derfor en del av et større elektrisk system. Kravene bør etableres sammen med driverspesifikasjonen, LED-modulens egenskaper og mekanisk utforming av den komplette armaturen.

Et brett som fysisk kan romme komponentene er ikke nødvendigvis egnet for produksjon. Kretsoppsettet, isolasjonskrav, komponentklaringer og monteringsprosessen må også være forenlig med den tiltenkte bruken.

Hvordan fungerer en LED-driver-PCB i LED-belysning?

Driften av en LED-driver-PCB avhenger av kretsen som er montert på den. I et typisk LED-belysningssystem mottar sjåføren elektrisk strøm fra en kilde og stiller strøm slik at LED-lyskilden kan fungere innenfor de angitte elektriske grensene.

LED-er er strømdrevne enheter. Fremspenningen deres varierer med enhetens egenskaper, driftsstrøm og temperatur. Å koble en LED-modul direkte til en uegnet strømkilde kan føre til overdreven strøm eller ustabil drift. En passende utformet driver styrer strømforsyningen i henhold til kravene til LED-belastningen.

Prosessen kan vurderes gjennom flere funksjonelle stadier.

Strømtilførsel og kondisjonering

Føreren får strøm fra den tiltenkte kilden. Avhengig av designet kan kretsen inkludere inngangsbeskyttelse, filtrering, retting eller andre kondisjoneringsfunksjoner. Det nødvendige arrangementet avhenger av om kilden gir vekselstrøm eller likestrøm og av driverens elektriske arkitektur.

Strømkonvertering

Noen drivere konverterer den innkommende spenningen til et annet spennings- eller strømområde. Switching-omformere, lineære kretser og andre topologier kan brukes avhengig av applikasjonen. Hver tilnærming har forskjellige designbetraktninger som involverer effektivitet, komponentantall, termisk oppførsel og elektrisk ytelse.

Gjeldende regulering

Driveren regulerer strømmen som leveres til LED-belastningen i henhold til valgt kretsdesign. Konstantstrømdrivere er vanlige i LED-belysning fordi de opprettholder en målstrøm over et definert driftsområde. Andre systemer kan bruke konstantspenningsforsyninger med ekstra strømregulering integrert i LED-modulen.

Utgangstilkobling

Driverens utgang kobles til LED-kortet eller modulen. Koblingsvalg, polaritet, ledningsføring og terminalplassering må samsvare med de mekaniske og elektriske kravene til belysningsenheten.

Beskyttelse og kontroll

Avhengig av produktet kan driveren inkludere beskyttelse mot forhold som overstrøm, overspenning eller for høy temperatur. Dimming og andre kontrollfunksjoner kan også være inkorporert. Disse funksjonene må støttes av kretsdesignet i stedet for å antas å være tilstede på alle LED-driver-PCB.

PCB kobler sammen komponentene som utfører disse funksjonene. Oppsettet må støtte de nødvendige elektriske banene mens det tas hensyn til strømnivåer, komponentplassering, isolasjon, varmegenerering og produksjonsbegrensninger.

Av denne grunn bør LED-driver-PCB-design begynne med kretskravene og arbeide mot et produsentbart kort, i stedet for å behandle PCB som en separat mekanisk komponent.

Hva er forskjellen mellom en LED Driver PCB og en LED Light PCB?

LED-driver-PCB og LED-lys PCB kan være en del av samme belysningsprodukt, men de utfører forskjellige jobber.

Driverkortet støtter elektronikken som kondisjonerer og regulerer kraften. LED-lyskortet bærer LED-ene som produserer belysning og sørger for deres elektriske tilkoblinger. Avhengig av design kan LED-lyskortet bruke FR-4, aluminium MCPCB eller en annen passende konstruksjon.

I et produkt med separate kort leverer driveren den elektriske effekten som kreves av LED-modulen. De to kortene må være kompatible når det gjelder utgangsstrøm, spenningsområde, koblingsarrangement og mekanisk integrasjon.

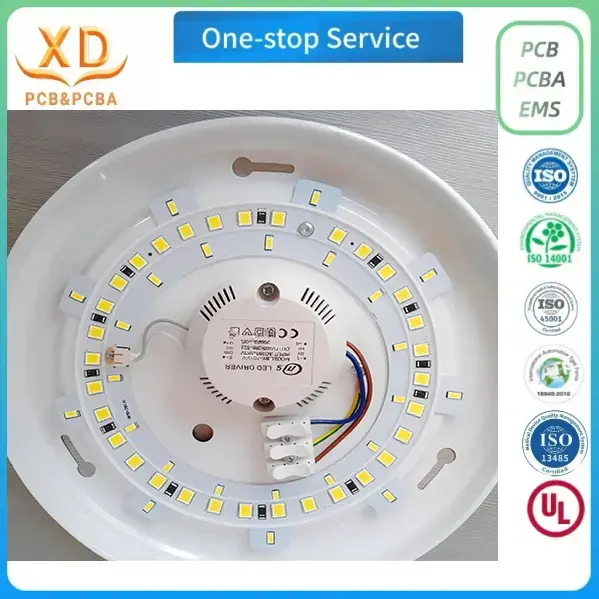

For eksempel kan en LED-downlight ha en driver plassert i et separat kabinett og en LED-modul montert på en varmespredende metallstruktur. Driver-PCB og LED-kort har forskjellige layouter fordi deres komponenter og driftsfunksjoner er forskjellige.

En kompakt lampe kan i stedet bruke en integrert design der driveren og LED-kretsene deler et tettere sammenkoblet fysisk arrangement. Hvorvidt funksjonene er plassert på separate tavler eller kombinert avhenger av krav til elektrisk isolasjon, tilgjengelig plass, termiske forhold, monteringshensyn og produktkostnad.

Disse konfigurasjonene bør ikke behandles som utskiftbare uten gjennomgang av hele designet. Integrerende kretser kan redusere antallet separate sammenstillinger, men det kan også endre rutings-, avstands-, termisk- og servicekravene.

En produktansvarlig bør derfor etablere den elektriske arkitekturen før sluttføring av PCB-spesifikasjonen. Nøkkelspørsmålet er ikke bare hvilket platemateriale som skal brukes, men hvordan hver kretsseksjon bidrar til driften av det ferdige belysningsproduktet.

Hvorfor er LED-driver-PCB-design viktig?

En driverkrets kan i prinsippet være elektrisk korrekt og fortsatt støte på problemer når den overføres til et fysisk PCB. Kortoppsettet bestemmer hvordan komponenter er koblet sammen, hvor mye plass de opptar og hvordan kretsen samhandler med kapslingen og monteringsprosessen.

En viktig faktor er gjeldende ruting. Høystrømsveier kan kreve forskjellige spordimensjoner fra lavstrømssignalforbindelser. Den passende kobberbredden avhenger av faktorer som strøm, tillatt temperaturøkning, kobbertykkelse, sporgeometri og det omkringliggende termiske miljøet. En universell verdi for sporbredde kan ikke erstatte en designspesifikk beregning.

Bytte av strømforsyninger introduserer ytterligere problemer med layout. Høyfrekvente strømsløyfer, svitsjenoder og sensitive tilbakemeldingssignaler kan trenge forsiktig plassering og ruting. Dårlige layoutvalg kan bidra til elektromagnetisk interferens, uønsket kobling eller ustabil kretsatferd.

Komponentavstanden har også betydning. Brettet må gi tilstrekkelig klaring for komponentkropper, terminaler, koblinger og monteringsutstyr. Der kretsen inkluderer farlige spenninger, må isolasjonsavstander og andre sikkerhetsrelaterte krav etableres i henhold til gjeldende standarder og produktdesign.

Mekanisk integrasjon bør vurderes samtidig. Et driver-PCB kan trenge monteringshull, kontakttilgang, spor eller spesifikke kantdimensjoner for å passe inn i huset. Styreskissen bør gjennomgås mot den faktiske vedlegget i stedet for å utvikles uavhengig.

Produserbarhet er en annen viktig del av designprosessen. Komponenter bør plasseres på en måte som støtter den tiltenkte monteringsmetoden. Komponenter med fin stigning, tettliggende puter, uvanlige brettkonturer og begrenset tilgang kan påvirke produksjonsplanlegging og inspeksjon.

Fra en produktsjefs perspektiv henger disse problemstillingene sammen. En endring i komponentoppsettet kan påvirke kortets dimensjoner, produksjonsdata, kabinettdesign og monteringsrekkefølge. Gjennomgang av hele designet før fabrikasjon hjelper til med å identifisere konflikter mens de fortsatt er relativt enkle å rette opp.

Hvilket materiale er egnet for en LED-driver-PCB?

Materialvalg avhenger av kretsens elektriske, termiske og mekaniske krav. Det mest hensiktsmessige materialet er det som oppfyller designspesifikasjonen og kan produseres konsekvent for den tiltenkte bruken.

FR-4 er et glassfiberforsterket epoksylaminat som vanligvis brukes til elektroniske kretskort. Den støtter et bredt spekter av konvensjonelle elektroniske design og er tilgjengelig i forskjellige tykkelser og materialkvaliteter.

For et LED-driver-PCB kan FR-4 være egnet når dens elektriske egenskaper, termiske grenser, isolasjonsegenskaper og mekanisk styrke oppfyller kravene til kretsen. Det endelige valget må fortsatt ta hensyn til arbeidsspenning, komponentvarmeutvikling, nødvendige krype- og klaringsavstander og driftsmiljøet.

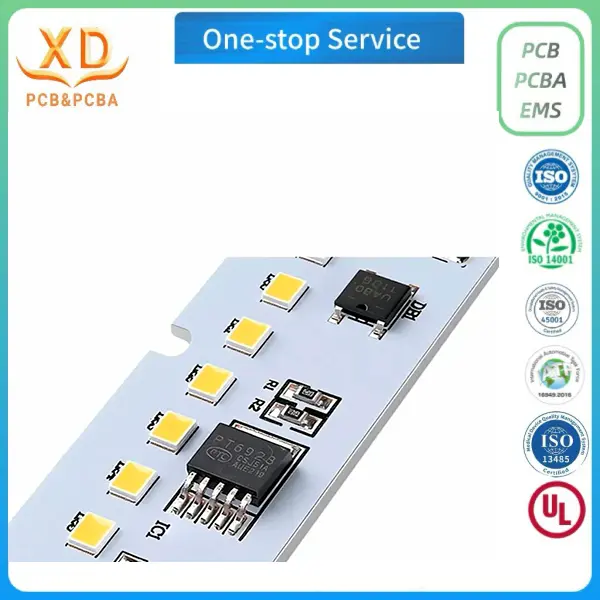

Et kretskort med metallkjerne i aluminium har en annen konstruksjon. Det inkluderer vanligvis et ledende kobberkretslag, et elektrisk isolerende dielektrisk lag og en aluminiumsbase. Aluminiumsbasen gir mekanisk støtte og utgjør en del av den termiske banen fra kretslaget mot brettets monteringsstruktur.

MCPCB-er i aluminium brukes ofte til LED-lyskildemoduler der varmeoverføring er en viktig designhensyn. De er imidlertid ikke automatisk det foretrukne valget for hver sjåførkrets. Materialet skal vurderes opp mot kretsens isolasjonskrav, komponentarrangement, elektrisk design og termiske forhold.

I noen belysningsprodukter fungerer et FR-4-driverkort og et LED-kort i aluminium sammen. Denne ordningen gjør at hvert bord kan tjene en annen funksjon innenfor det overordnede systemet.

Xinda PCB viser FR-4 for sitt LED-driver-PCB-kort og aluminiumssubstrat for sitt MCPCB-tilbud. Dette gir grunnlag for å diskutere begge tavletypene innenfor et LED-belysningsprosjekt, men den endelige konstruksjonen bør bekreftes for den konkrete utformingen.

Når du utvikler et tilpasset LED PCB, bør kjøpere unngå å velge et materiale utelukkende basert på navnet eller prisen. Kortspesifikasjonen skal følge kravene til kretsen og det komplette belysningsproduktet.

Hvordan bør kobbertykkelse og bretttykkelse spesifiseres?

Kobbertykkelse og ferdig platetykkelse er to separate spesifikasjoner. Begge bør defineres klart i fabrikasjonsdokumentene fordi de påvirker ulike sider ved styret.

Kobbertykkelse beskriver det ledende kobberlaget. Det påvirker strømføringskapasiteten til kretsen, selv om faktisk ytelse også avhenger av sporbredde, strømfordeling, termiske forhold og akseptabel temperaturøkning.

Ferdig platetykkelse refererer til den totale tykkelsen på den ferdige PCB-strukturen. Det påvirker mekanisk passform, tilgjengelig plass, monteringsarrangement og kompatibilitet med kabinettet.

For sin spesialtilpassede LED-driver og aluminium PCB-produkt, viser Xinda PCB en bretttykkelse på 1,0–2,5 mm og kobbertykkelse på 1–2 oz. De generelle prosesseringsspesifikasjonene for aluminium PCB gir et bredere spekter av 0,4–3,0 mm ferdig tykkelse og 1–6 oz kobbertykkelse.

Disse tallene skal tolkes i henhold til den spesifikke produktkonstruksjonen. Det generelle PCB-behandlingsområdet for aluminium gjelder ikke automatisk for alle FR-4-driverkort eller alle mulige kombinasjoner av materiale og tykkelse.

Når du utarbeider en tilbudsforespørsel, bør ingeniørteamet oppgi den nødvendige ferdige tykkelsen og kobberspesifikasjonen i stedet for å be om en generisk standardplate. Hvis designet fortsatt er under utvikling, kan PCB-produsenten gjennomgå de foreslåtte kravene og bekrefte om de passer til det tilgjengelige produksjonsområdet.

Det samme prinsippet gjelder for sporbredde og avstand. Xinda PCB viser en minimum sporbredde og linjeavstand på 0,15 mm i sine generelle PCB-prosessspesifikasjoner av aluminium. Dette er en oppgitt prosesseringsparameter, ikke en universell anbefaling for strømførende spor. Den faktiske utformingen må oppfylle sine elektriske og produksjonskrav.

En komplett spesifikasjon reduserer risikoen for at ulike leverandører tilbyr tavler med ulike konstruksjoner. Det gir også et konsistent grunnlag for prøvegodkjenning og gjentatte bestillinger.

Hvilken informasjon trengs for en tilpasset LED-driver-PCB?

Et tilpasset LED-driver PCB-prosjekt bør begynne med et klart sett med ingeniør- og produksjonsdokumenter. Den nødvendige informasjonen avhenger av utviklingsstadiet, men flere elementer er spesielt nyttige når du forbereder et design for fabrikasjon.

Elektriske krav

Designdokumentasjonen bør identifisere den tiltenkte inngangskilden, utgangskrav og relevante driftsforhold. For driverkretsen kan dette inkludere spenningsområder, målstrøm, lastkarakteristikk og eventuelle nødvendige kontroll- eller beskyttelsesfunksjoner.

Disse detaljene etablerer den elektriske konteksten for tavleoppsettet. Uten dem er det vanskelig å vurdere om komponentarrangementet og ledende baner oppfyller de tiltenkte kravene.

PCB-fabrikasjonsdata

Gerber-filer eller tilsvarende fabrikasjonsdata definerer brettets kobbermønstre og andre produksjonslag. Borefiler kommuniserer de nødvendige hullplasseringene og størrelsene. En mekanisk tegning skal vise omriss, dimensjoner, monteringsegenskaper og relevante toleranser.

Filene må representere den samme designrevisjonen. Hvis tegnings- og fabrikasjonsdataene er i konflikt, bør avviket løses før produksjonen starter.

Materiale og stable-up informasjon

Bordspesifikasjonen skal identifisere tiltenkt materiale, lagstruktur, ferdig tykkelse og kobberkrav. For en metallkjerneplate bør også relevant isolasjon og aluminiumbasert konstruksjon bekreftes.

Monteringsinformasjon

Hvis prosjektet inkluderer komponentmontering, kan produsenten trenge en materialliste, komponentplasseringsdata og monteringstegninger. Kjøper bør bekrefte hvilke monteringstjenester som er tilgjengelige og hvilke materialer eller filer som må leveres.

Ordre- og inspeksjonskrav

Forespørselen bør angi prøvekvantum, forventet produksjonsmengde, overflatefinish der det er aktuelt, testkrav og emballasjeforventninger. Eventuelle kritiske dimensjoner eller spesielle akseptkriterier bør dokumenteres på forhånd.

Oppgi disse detaljene hjelper PCB-produsenten med å evaluere forespørselen mer nøyaktig. Det lar også ingeniør- og innkjøpsteamene sammenligne tilbud på en konsistent basis.

For en tilpasset LED PCB-designtjeneste er tidlig kommunikasjon spesielt verdifull når kretsen fortsatt er under revidering. Spørsmål om manglende filer, materialkrav eller produksjonsgrenser er lettere å løse før styret går i produksjon.

Hva bør kontrolleres før den første PCB-prøven godkjennes?

En prototypeprøve er en mulighet til å verifisere om det produserte brettet samsvarer med det utgitte designet og kan gå videre til neste utviklingsstadium. Evalueringen bør baseres på dokumenterte krav fremfor utseende alene.

Start med de mekaniske dimensjonene. Kontroller bordkonturen, monteringshull, spor og koblingsposisjoner mot godkjent tegning. Hvis PCB-en må passe inn i et spesifikt hus, kan en fysisk tilpasningssjekk avsløre forstyrrelser som kanskje ikke er tydelige i designprogramvaren.

Deretter går du gjennom kravene til materiale og tykkelse. Bekreft at prøven følger den avtalte spesifikasjonen og at platens overflatetilstand er akseptabel for den tiltenkte monteringen.

Kretsmønsteret bør også gjennomgås. Optisk inspeksjon kan bidra til å identifisere synlige defekter, mens elektrisk testing kan sjekke relevante kontinuitets- og isolasjonskrav. Disse testene tar for seg spesielle aspekter ved PCB-kvalitet; de erstatter ikke funksjonstesting av hele LED-driveren.

For en montert driver kan det være nødvendig med ytterligere kontroller for å bekrefte komponentplassering, elektriske tilkoblinger og kretsdrift. Den nøyaktige evalueringen avhenger av prosjektkravene og monteringstjenestene som er inkludert i bestillingen.

Hvis prøven avslører et problem, registrer den nødvendige endringen og oppdater de relevante designdokumentene. Produsenten bør motta den godkjente revisjonen før den produserer en ny prøve eller går over til volumproduksjon.

Prøvegodkjenning er et formelt beslutningspunkt. Når kjøperen godtar brettet, bør de godkjente filene og spesifikasjonen beholdes som referanse for påfølgende produksjonsordrer.

Hvordan påvirker PCB-produksjon LED-driverproduktutvikling?

Produksjonskrav bør vurderes under design i stedet for etter at kretsen er fullført. En layout som fungerer i en ingeniørprototype kan fortsatt trenge justering før den kan produseres konsekvent.

For eksempel kan komponentavstand påvirke loddetilgang og inspeksjon. En tavlekontur med uvanlige utskjæringer kan kreve ytterligere gjennomgang. Et kobbermønster som nærmer seg produsentens minimumsgrenser for spor eller avstand kan kreve bekreftelse før utgivelse.

Produksjonsprosessen avhenger også av platekonstruksjonen. Materialforberedelse, kretsavbildning, etsing, påføring av loddemaske og overflatebehandling må følge kravene til den valgte PCB-typen. Inspeksjonsmetoder bør passe til brettdesignet og de spesifiserte akseptkriteriene.

Xinda PCB viser innkommende materialinspeksjon, skjæring, bildebehandling, etsing, loddemaskeutskrift, AOI-inspeksjon, elektrisk testing, endelig kvalitetssikring og pakking blant sine aluminium PCB-produksjonsoperasjoner. Den spesifikke prosessen og gjeldende kontroller for en LED-driver-PCB bør bekreftes mot dens materialkonstruksjon og bestillingskrav.

For en produktsjef er produksjonsgjennomgang ikke bare et siste kvalitetstrinn. Den kobler designspesifikasjonen med de praktiske kravene til produksjonen.

En endring av platetykkelse, kobbermønster eller materiale kan påvirke den mekaniske utformingen, fabrikasjonsfiler og tilbud. Disse endringene bør gjennomgås som en del av produktutviklingsprosessen, med tydelig revisjonskontroll for å sikre at ingeniør-, innkjøps- og produksjonsteam arbeider ut fra den samme informasjonen.

Kan en LED-driver-PCB tilpasses for forskjellige belysningsprodukter?

Ja. Et LED-driver-PCB kan utvikles rundt de elektriske og mekaniske kravene til et spesifikt belysningsprodukt. Graden av tilpasning avhenger av kretsdesign, produksjonsmuligheter og informasjon tilgjengelig for produsenten.

En kompakt pære, en kommersiell downlight og en industriell lysarmatur kan kreve forskjellige driverarrangementer. Deres strømkrav, komponentoppsett, kapslingsdimensjoner, koblingsposisjoner og driftsmiljøer kan variere betydelig.

Tilpasning kan involvere kortets kontur, monteringshull, tykkelse, kobberspesifikasjon, kretsruting og andre fabrikasjonskrav. Dersom prosjektet inkluderer montering, kan det også være nødvendig å definere komponentplassering og monteringsdokumentasjon.

Tilpasning bør imidlertid begynne med et klart produktkrav. Endring av bordform eller tykkelse gjør ikke automatisk kretsen egnet for en annen driftstilstand. Elektrisk ytelse, komponentklassifisering, isolasjon og gjeldende produktsikkerhetskrav må fortsatt behandles av det ansvarlige designteamet.

For kjøpere er det mest effektive utgangspunktet å gi produsenten de tilgjengelige designfilene, nødvendige brettspesifikasjoner, tiltenkt antall og utestående tekniske spørsmål. Hvis designet ikke er ferdigstilt, hjelper disse detaljene med å identifisere hvilke avgjørelser som må løses før produksjon.

Xinda PCB aksepterer tilpassede prøver og volumbestillinger for sine PCB-tilbud. Det nøyaktige materialet, produksjonsutvalget og tilgjengelige monteringstjenester bør bekreftes når man diskuterer et spesifikt LED-driverprosjekt.

Endelige vurderinger for utvikling av LED-driver-PCB

Et LED-driverkretskort er mer enn en monteringsplattform for elektroniske komponenter. Det er den fysiske implementeringen av en krets som må operere innenfor definerte elektriske, mekaniske og produksjonsgrenser.

Et vellykket design starter med kravene til driveren og LED-belastningen. Kortoppsettet må støtte den tiltenkte kretsen, mens materialvalg, kobbertykkelse, ferdig tykkelse og mekaniske dimensjoner må samsvare med produktspesifikasjonen.

Produksjonsinformasjon er like viktig. Komplette fabrikasjonsfiler, konsistente designrevisjoner og klart definerte inspeksjonskrav gir PCB-produsenten et pålitelig grunnlag for produksjon. Prototypeevaluering gir da en mulighet til å sjekke tavlen før prosjektet går videre.

For LED-belysningsselskaper som utvikler et nytt produkt eller reviderer et eksisterende design, bør disse beslutningene tas sammen i stedet for å håndteres som isolerte oppgaver. En klar spesifikasjon forbedrer kommunikasjonen mellom ingeniør-, innkjøps- og produksjonsteam og gir et sterkere grunnlag for gjentatt produksjon.

Xinda PCB tilbyr PCB-alternativer som inkluderer FR-4 LED-driverkort og MCPCB-er med aluminiumssubstrat. For prosjektspesifikke krav kan kjøpere se gjennom Custom LED Driver Aluminium PCB for LED Light Modules og bekrefte gjeldende spesifikasjoner før de ber om et tilbud.
